Scaner 3D Steinbichler COMET 5-ECO


Scaner 3D Comet 5-ECO pentru metrologie
Scanerul 3D Comet 5-ECO reprezinta solutia de top a producatorului german Steinbichler, destinata celor mai solicitante aplicatii industriale: metrologie optica, inspectie si control calitate produse, masurare. Alegerea perfecta pentru digitizare 3D de inalta definitie si acuratete cu rezultate de neegalat.

Contacteaza consultantii nostri pentru pretul final al acestui produs.

Acest produs nu mai face parte din oferta Z Spot Media!
Contactati un consultant pentru un produs similar.



  • Scaner 3D profesional automatizat
  • Viteza superioara achizitie puncte 3D pentru inspectie si masurare – 4sec.
  • Rezolutie camera video mare  – pana la 11MP
  • Acuratete – pana la 18 microni
  • Volum masurare – 900 x 600 x 600 mm3  (configurabil)
  • Tehnologie BLUE LED – lumina strucurata albastra (nepericuloasa)
  • Camp vizualizare (FOV) – configurabil
  • Software performant – realizeaza prealiniere automata a scanarilor 3D, procesare si editare automata
  • Digitizare 3D, inspectie si masurare – rapida si eficienta in raport cu metodele conventionale
  • Configurare si instalare – rapida si usoara
  • Moduri selectabile de scanare 3D si masurare – scanare 3D cu rezolutie maxima sau scanare 3D cu viteza mare

Domenii de utilizare:

COMET5 Eco este conceput pentru aplicatii din cele mai diverse domenii ale industriei: Conceptul modular si varietatea de campuri de vedere (FOV) permite scanarea 3D a obiectelor de diferite dimensiuni cu cea mai mare precizie.

Industrie:

  • scanarea 3D in inginerie inversa si prototipare rapida..
  • puteti obtine scanari 3D in vederea analizarii, masurarii si inspectiei produselor Dvs pentru asigurarea calitatii.
  • digitizarea pieselor din cadrul ansamblelor si angrenajelor Dvs dar si pentru digitizarea intregului angrenaj.
  • compararea datelor reale cu cele nominale (modele CAD)
  • obtinerea de date reale pentru piesele de productie

Medicina:

  • Puteti realiza digitizarea partilor umane in vederea analizarii acestora si pentru obtinerea unor proteze sau accesorii care pot imbunatati confortul clientului si pacientului Dvs.
  • Aplicatii medicale tehnice

Arhitectura-Istorie-Arta-Cultura:

  • Digitizarea partilor arhitecturale din cladiri sau pentru reconstituirea si restaurarea monumentelor si obiectelor de arta din patrimoniul cultural.
  • Puteti realiza scanarea si digitizarea de: monezi, medali, decoratii, sculpturi, statui, basoreliefuri, stucaturi, etc.
  • Crearea de muzee virtuale

Design:

  • Digitizarea obiectelor de design in vederea modificari designului pentru personalizare ulterioara in software-ul Dvs CAD.
  • Ideal pentru producatori industriali si pentru prestatorii de servicii profesionale de prototipare.

Scaner 3D compact cu tehnologie bazata pe lumina structurata BLUE LED, cu obiective FOV si camere de mare rezolutie interschimbabile permitand astfel configurarea scanerului 3D in functie de aplicatiile Dvs perfect pentru digitizarea 3D a obiectelor de dimensiunile unei monezi dar si pentru obiecte mai mari de dimensiunile unei statui sau angrenaj.

Tehnologia noua de scanare 3D pe care se bazeaza Eco COMET5, este o tehnologie noua de proiectie menita sa atinga noi nivele de performanta si o viteza mai mare de masurare, aceasta permite achizitia de puncte 3D in procesul de digitizare cu pana de 6 ori mai rapid decat la celelalte tehnologii de scanare 3D reprezentand un avantaj pentru aplicatile de digitizare in industrie in conditii nefavorabile predispuse la vibratii.

Scanerul 3D Steinbichler COMET L3D este disponibil in 3 variante de echipare:

 COMET5 Eco 2M – cu, camera de 2 MegaPixeli
 COMET5 Eco 4M – cu, camera de 4 MegaPixeli
 COMET5 Eco 11M – cu, camera de 11 MegaPixeli

Modelul de inalta definitie COMET5 Eco 11M cu camera de 11 MegaPixeli ofera cea mai mare rezolutie pentru digitizarea obiectelor cu detalii mici la cea mai buna calitate. Acest model este alegerea ideala pentru aplicatii care necesita digitizare in detaliu cu precizie ridicata cum ar fi controlul calitatii a paletelor turbinelor de la motoarele de avioane precum si pentru orice alte aplicatii ce necesita o scanare in detaliu. Flexibilitatea ridicata a sistemului permite utilizatorului sa aleaga modul de scanare 3D, rezolutie maxima sau viteza maxima de scanare 3D.

Combinatia dintre camera foto-tehnica de mare rezolutie si tehnologia de proiectie garanteaza o scanare de mare viteza, masuratori precum si o excelenta calitate a datelor.Scanner-ul 3D COMET5 Eco completeaza toate masuratorile rapid si corect si prin urmare este ideal pentru aplicatiile in controlul calitatii chiar pe linia de productie.

Design-ul modular permite adaptarea rapida si usoarã a sistemului la volumul de masurare necesar aplicatiilor Dvs si, prin urmare, ofera o flexibilitate mare de configurare pentru fiecare aplicatie de scanare 3D, masurare si inspectie a partilor si obiectelor Dvs.

Sistemul de scanare 3D COMET5 Eco este configurabil permitand montarea si demontarea obiectivelor si senzorilor cu usurinta si cu rapiditate in functie de aplicatiile Dvs. Aceste accesorii pot fi achizitionate si ulterior achizitiei sistemului de scanare 3D.

Constructia rigida si designul compact confera stabilitate sistemelor de scanare 3D Steinbichler permitand operare cu aceste sisteme de scanare 3D in conditii nefavorabile si chiar in conditii de variatie a temperaturii precum si in spatiile mai luminoase. Datorita stabilitatii fizice mari, sistemul de scanare 3D CPMET5 Eco este ideal si pentru operarea pe un robot industrial fara ca fortele de accelerare sa influenteze calitatea scanarilor Dvs. COMET5 Eco garanteaza o reproductibilitate mare iar rezultatele de masurare sunt precise fara a fi nevoie sa recalibrati sistemul la fiecare scanare 3D.

Accesorii:

Sistemul de scanare 3D poate cuprinde masa rotativa disponibila in 2 variante, tripod pentru fixarea scanerului 3D dar si un PC performant pentru o buna functionare si utilizare a software-ului.

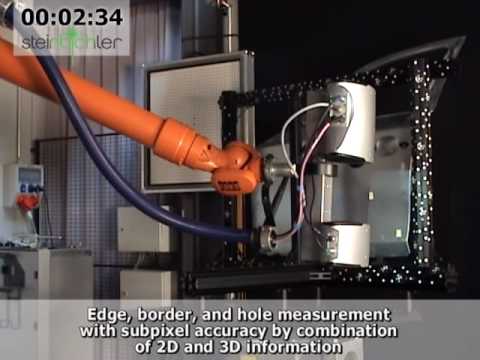

De asemenea scanerele 3D Steinbichler pot fi montate pe brate robotizate crescand astfel precizia si rapiditatea de scanare.

Software:

Software inclus COMETplus cu ajutorul caruia puteti realiza scanarea 3D, achizitia de puncte 3D puteti realiza suprafete mesh sau suprafete triangulizate (fisier .STL), puteti obtine netezirea suprafetelor, modelarea muchiilor, umplera gaurilor, etc.
Software-ul COMETplus este perfect pentru Dvs datorita modului usor de utilizare in vederea scanarii si postprocesarii obiectelor dorite din cadrul aplicatiilor si proiectelor Dvs. Software-ul permite o pre-aliniere automata a suprafetelor scanate usurand astfel munca si imbunatatind timpul de postprocesare al suprafetelor scanate. Cu acest software puteti realiza o masurare precisa si o inspectie de calitate a produselor Dvs cu multa usurinta si fara a pierde timpul cu metodele conventionale.
Realizeaza postprocesarea automata (converteste punctele 3D achizitionate in suprafete mesh sau triangle. Editarea automata si optimizarea suprafetelor (eliminarea rezultatelor aberante, toleranþã de netezire, scalare, oglindire)

Deasemena la cerere puteti achizitiona si software-ul INSPECTplus, program special pentru inspectie si masurare. Cu acest software puteti sa incarcati modelul CAD, modelul scanat si sa realizati alinierea si apoi puteti realiza comparatia celor 2 modele. Software ideal pentru asigurarea parametrilor calitatii, lucru esential pentru afacerea Dvs.

Pentru eficienta maxima, software-ul poate fi integrat în diverse aplicatii de masurare automate.





Nota 10 din 7 note.
Descarca brosura produsului in format PDF


Caracteristici Scaner 3DCOMET5 Eco 2M
Rezolutie camera1600 x 1200
Camera2 MegaPixeli
FOV / Acuaratete [µm]50 / - [µm]
100 / 55 [µm]
200 / 115 [µm]
400 / 240 [µm]
800 / 500 [µm]
FOV / Volum masurare [mm3 ]50 / -------
100 / 85 x 65 x 60
200 / 180 x 135 x 140
400 / 400x300x250
800 / 800 x 600 x 500
Viteza masurare0.6 secunde
PC disponibil la comandadesktop sau laptop
Pozitionare senzortripod sau stativ cu senzor de rotatie manual si axa inclinata
Pozitionare automatamasa rotativa (axa simpla sau dubla),brat robot
Caracteristici Scaner 3DCOMET5 Eco 4M
Rezolutie camera2048 x 2048
Camera4 MegaPixeli
FOV / Acuaratete [µm]50 / 25 [µm]
100 / 40 [µm]
200 / 95 [µm]
400 / 190 [µm]
800 / 380 [µm]
FOV / Volum masurare [mm3 ]50 / 55 x 55 x 50
100 / 80 x 80 x 60
200 / 190 x 190 x 140
400 / 380 x 380 x 250
800 / 760 x 760 x 500
Viteza masurare0.8 secunde
PC disponibil la comandadesktop sau laptop
Pozitionare senzortripod sau stativ cu senzor de rotatieie manual si axa inclinata
Pozitionare automatamasa rotativa (axa simpla sau dubla), brat robot
Caracteristici Scaner 3DCOMET5 Eco 11M
Rezolutie camera4016 x 2688
Camera11 MegaPixeli
FOV / Acuaratete [µm]80 / 18 [µm]
150 / 38 [µm]
350 / 85 [µm]
600 / 140 [µm]
1000 / 225 [µm]
FOV / Volum masurare [mm3 ]80 / 75 x 50 x 50
150 / 155 x 105 x 70
350 / 345 x 230 x 200
600 / 560 x 375 x 370
1000 / 900 x 600 x 600
Viteza masurare4 secunde
PC disponibil la comandadesktop sau laptop
Pozitionare senzortripod sau stativ cu senzor de rotatie manual si axa inclinata
Pozitionare automatamasa rotativa (axa simpla sau dubla), brat robot
